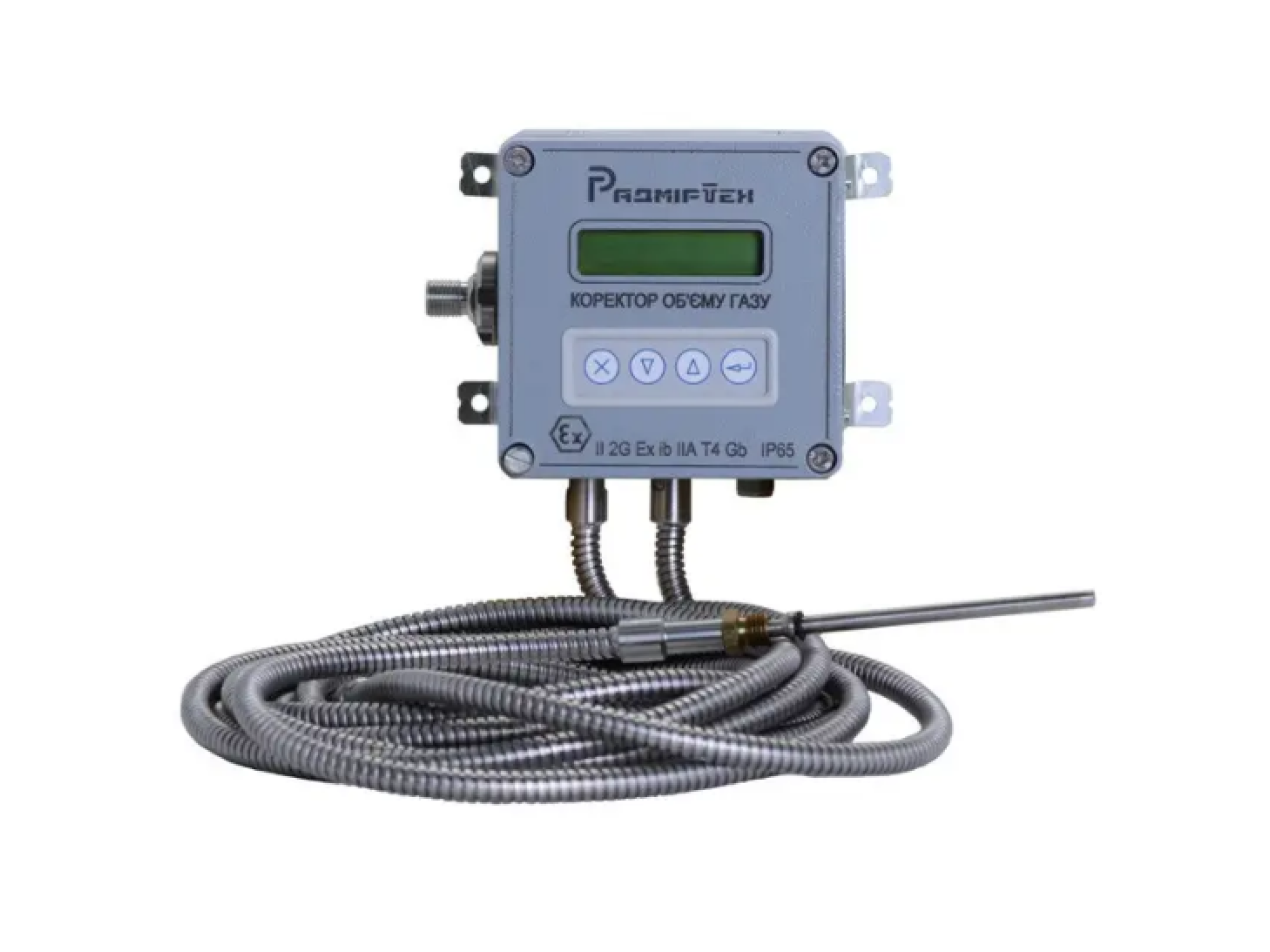

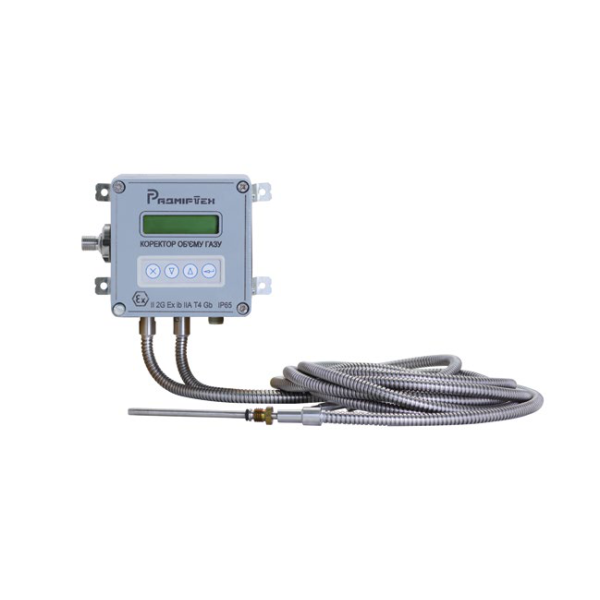

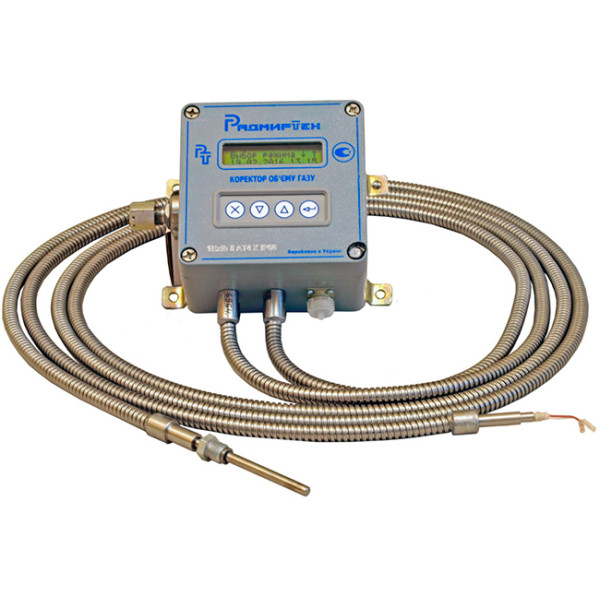

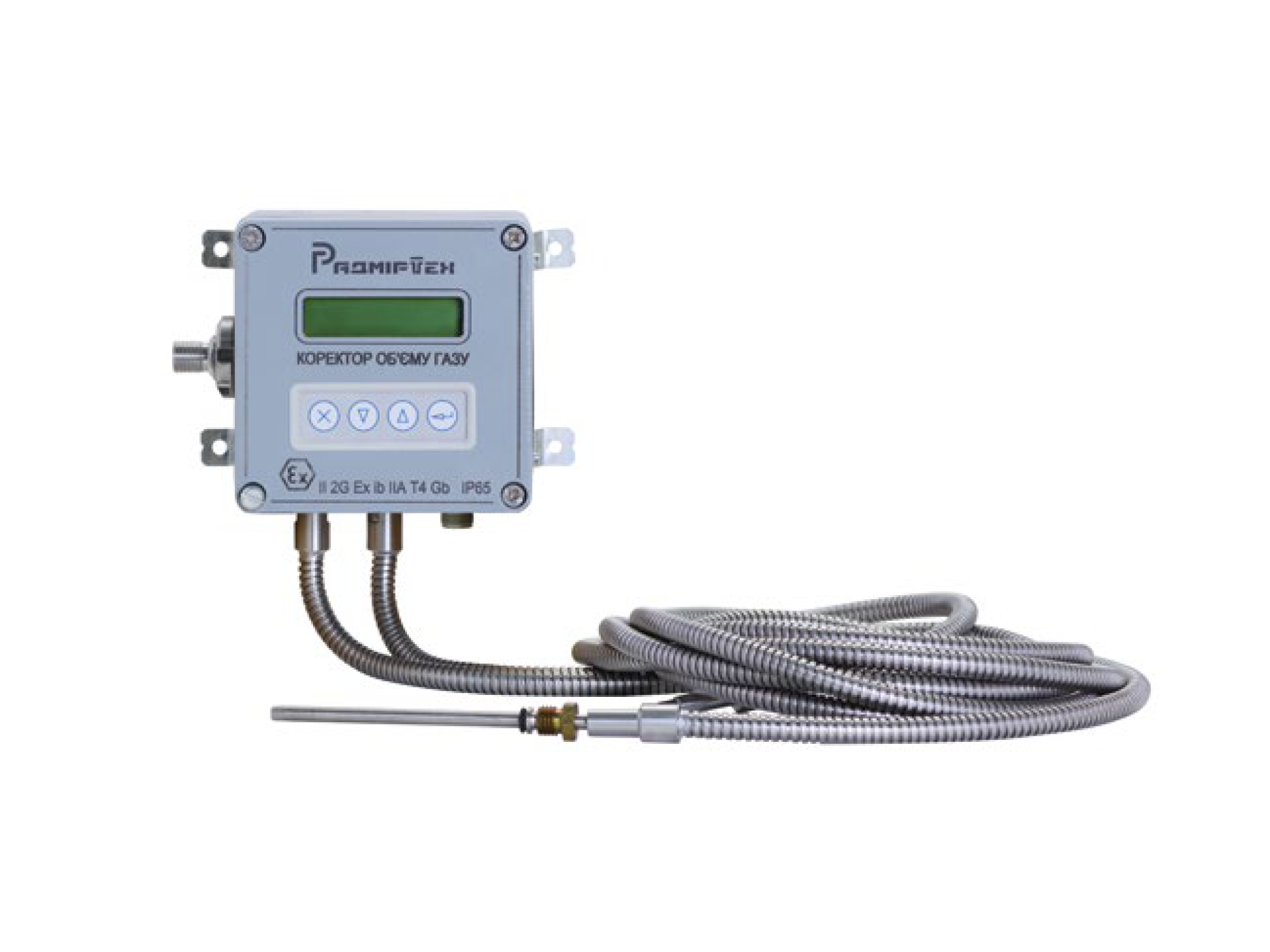

Коректор об'єму газу ВЕГА-2.01 N0

Основні технічні дані:

- діапазон вимірювання об’єму газу, приведеного до стандартних умов, від 0 до 999 999 999 м³ з відносною похибкою:
 ± 0,5 % — для коректорів ВЕГА-1.01 N0;
± 0,35 % — для коректорів ВЕГА-2.01 N0;
- діапазони вимірювання температури газу від -30 до +50 ºC з абсолютною похибкою ±0,4 °С
- вимірювання абсолютного тиску газу з зведеною похибкою ±0,1 % (тільки для ВЕГА-1.01) до 0,2/0,4/0,5/0,6/0,7/1,0/1,2/1,6 Мпа
- методи розрахунку коефіцієнта стисливості природного газу (NX19 мод. або GERG 91 мод.)
- архіви: часовий, добовий, місячний, аварійних ситуацій, втручань в роботу коректора, оперативний
- термін служби коректора від вбудованої літієвої батареї 8 років
- трирівневий ступень захисту даних
- дистанційне введення параметрів газу
- температура навколишнього середовища від -25 до +55 ºC
- вибухозахищене виконання
- ступінь захисту IP65
- підтримує стандартний протокол “ModBus”

Призначення:
Обчислення об’єму та об’ємних витрат природного газу та інших неагресивних газів та приведення їх до стандартних умов за ГОСТ 2939-63 з урахуванням вимірюваних значень тиску, температури газу та імпульсів лічильника, пропорційних об’єму газу в робочих умовах.

Типи

ВЕГА 1.01 — з pTZ-корекцією (корекція по температурі, тиску і коефіцієнту стисливості);
ВЕГА 2.01 — з TZ-корекцією (корекція по температурі і коефіцієнту стисливості).

Функції

Перетворення та обробка вхідних імпульсних сигналів, що поступають від лічильників газу.
Вимірювання температури газу.
Вимірювання абсолютного тиску газу (коректори ВЕГА-1).
Обчислення об’єму та об’ємних витрат газу за робочих умов.
Обчислення об’єму та об’ємних витрат газу за стандартних умов з урахуванням значень абсолютного тиску (ВЕГА-1), температури, а також обраного методу обчислення коефіцієнта стисливості природного газу або інших неагресивних газів (азот, вуглекислий газ, аргон, повітря та ін.).
Робить переведення спожитого об’єму природного газу в одиниці енергії (МДж), об’ємної витрати природного газу в потужність (МВт). Обчислення обсягу енергії відповідають вимогам ДСТУ EN 12405-2:2018.
Відображення результатів вимірювань і обчислень на індикатор і у вигляді звітів на принтер або персональному комп’ютері.
Архівування введеної та обчисленої інформації з подальшим формуванням комерційних звітів з наступною кількістю записів:
годинний архів — 1536 (64 доби);
добовий архів — 128;
місячний архів — 32;
архів аварійних ситуацій — 1536;
архів втручань — 1024;
оперативний архів — 1024.
Працює з зовнішніми пристроями (модем, УПІ-2Mb) через кабель з гальванічною розв’язкою.

Переваги:

Дозволяє автоматизувати комерційний та/або технологічний облік.
Можливість організовувати ефективні інформаційні мережі.
Своєчасне надавання даних з обліку енергоресурсів службам розрахунку і нагляду відповідно до діючих правил обліку.
Відповідає вимогам технічного регламенту засобів вимірювальної техніки, затвердженого Постановою КМУ від 24.02.16 № 163 (Модуль В (перевірка типу) та модуль D (відповідність типу шляхом забезпечення якості виробничого процесу).
Відповідає вимогам технічного регламенту обладнання та захисних систем, призначених для використання в потенційно вибухонебезпеному середовищі, затвердженого Постановою КМУ від 28.12.16 № 1055 (Модуль В (експертиза типу) та модуль Е (відповідність типу на основі забезпечення якості продукції) та має маркування: II 2G Ex ib IIA T4 Gb.
Автономне використання.

Забезпечує зберігання інформації при перервах в живленні від батареї (введені раніше постійні параметри, а також обчислені значення) не менше десяти років.
Має 5 рівнів доступу до інформації з використанням паролів.
